Gezielte Energiedeposition

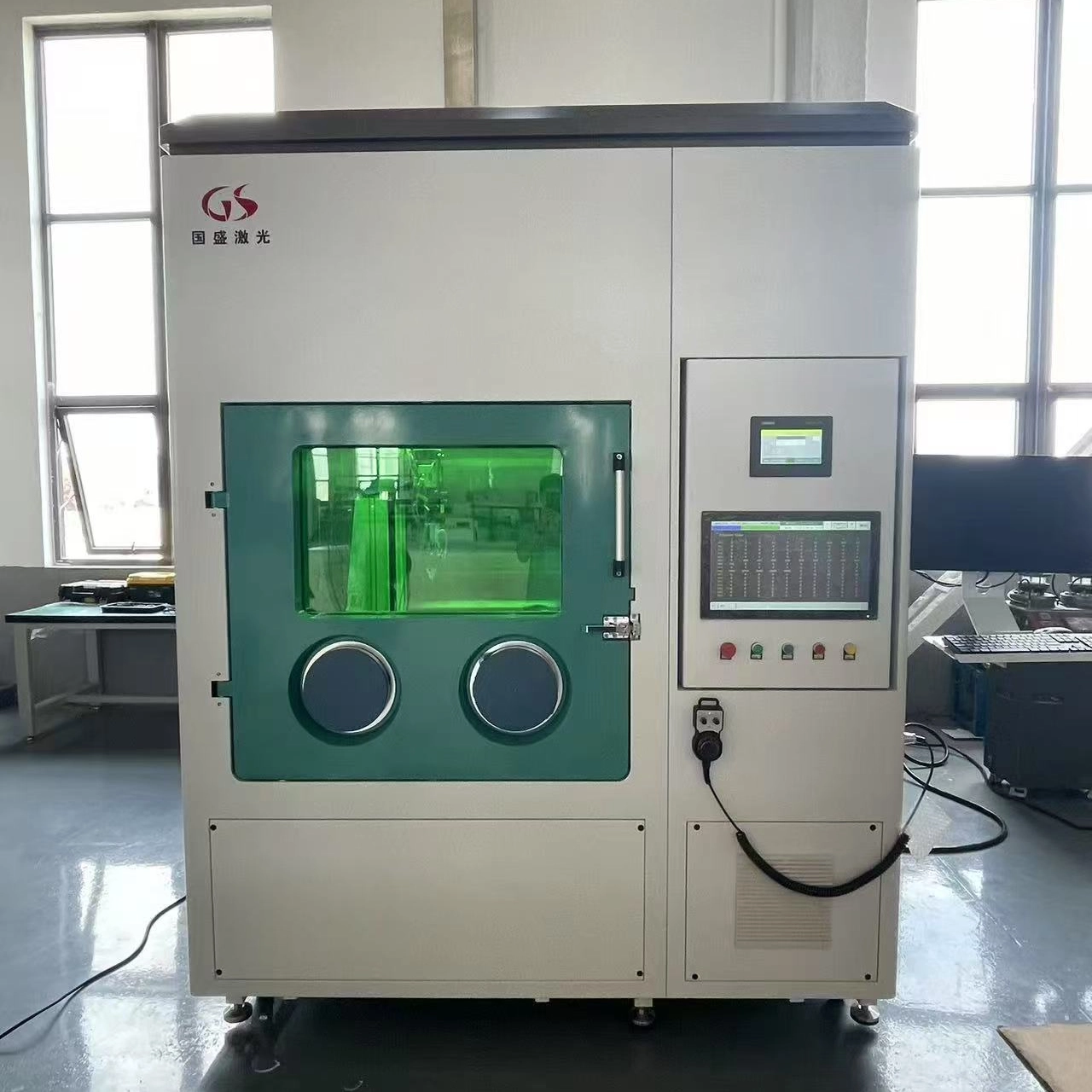

• Abmessungen: 1100 mm (Länge) × 900 mm (Breite) × 1600 mm (Höhe), Stützhöhe der Stahlkonstruktion 950 mm, mit Universalrollen;
• Material: Edelstahl 304 (Dicke 3 mm), Leckrate < 0,05 Vol.-%/h, kann einen Druck von -12 mbar ~ 12 mbar aufrechterhalten (Standardarbeitsbereich: -1 ~ +3mbar) 🔶1-34, 1-38, 1-44, 1-126 bis 1-127🔷;
• Kernkomponenten: 8-Zoll-Butylkautschukhandschuhe (aus den USA importiert, Dicke 0,4 mm), korrosionsbeständiger Handschuhanschluss aus harter Aluminiumlegierung (Durchmesser 220 mm), abnehmbares 8-mm-Sicherheitsfenster aus gehärtetem Glas, 0,3-μm-Filter (mit Beobachtungsfenster und manuellem Absperrventil), 220 V ± 10 % 50 Hz ± 10 % Mehrlochsteckdose, KF-40 Standardschnittstelle.

• Betriebsart: Kontinuierlich/gepulst;
• Ausgangsleistung: 2000 W (100 % kontinuierlich), Einstellbereich 10 %–100 %.
• Zentrale Wellenlänge: 1070-1090 nm (typisch 1080 nm)
• Strahlqualität (BPP): 0,5-2,5 mm×mrad
• Stability: Short-term (>1h) ±1%-±3%, long-term (>24h) ±2%-±5%
• Glasfaserkonfiguration: 15 m optisches Kabel, Ausgangskerndurchmesser 50 μm (35/100 μm optional), Biegeradius 200 mm
• Kühlmethode: Wasserkühlung (Wassertemperatur 20–24 Grad, Wasserdruck 4–5 bar, Durchflussrate 20 l/min).
• Gesamtabmessungen: 950 x 482,6 x 193,2 mm
• Gewicht: 68 ± 3 kg

• Stromversorgung und Nennleistung: Verwendet ein 220 V/50 Hz-Netzteil mit einer Nennleistung von 2,8 kW.
• Angaben zum Kältemittel: Verwendet das Kältemittel R32/R410A mit einer Füllmenge von 0,3 kg.
• Kühlleistung: Verfügt über eine Nennkühlleistung von 6,5 kW.
• Parameter der Flüssigkeitszirkulation: Ausgestattet mit einer Durchflussrate von 12 m³/h und einer Förderhöhe von 37 m, was eine effiziente Wärmeableitung ermöglicht.
• Wassertank: Enthält einen eingebauten-Wassertank mit 13 Litern Fassungsvermögen, um den kontinuierlichen Wasserbedarf zu decken.

• Gerätekompatibilität: Kompatibel mit Substratgeräten der Größe G6-G8,5.

• Gesamtabmessungen/Gewicht: 640 × 420 × 760 mm/640 kg

• Schnittstelle: Übernimmt die QBH-Standardschnittstelle und ermöglicht so eine schnelle Verbindung mit gängigen Laserquellen.
• Konfiguration des optischen Systems: Ausgestattet mit einer Kollimationsbrennweite von 100 mm und einer Fokussierungsbrennweite von 300 mm, was eine effiziente Konvergenz der Laserstrahlen ermöglicht.
• Einstellung des Pulverflecks: Verfügt über einen Einstellbereich von ∅1,6–∅4 mm.
• Laserpunkteinstellung: Verfügt über einen Einstellbereich von ∅1,8–∅5 mm (mit einem Laserkerndurchmesser von 600 μm).
• Anpassungsfähigkeit: Diese Verstellbereiche können unterschiedliche Anforderungen an Verkleidungsbreite und Präzision erfüllen.
• Leistungsvorteile: Trägt zur Verbesserung der Gleichmäßigkeit und Haftfestigkeit der Verkleidungsschicht bei.

• Pulvervorratsbehälter: Ausgestattet mit 2 Pulvervorratsbehältern mit einem Fassungsvermögen von 6 l pro Behälter, die den Anforderungen eines Dauerbetriebs gerecht werden.
• Pulverzufuhrrate: Verfügt über einen Pulverzufuhrratenbereich von 4–200 g/min mit einem Fehler von weniger als oder gleich ±1 %.
• Anwendbare Pulverpartikelgröße: Kompatibel mit Pulvern mit einer Partikelgröße von 20–250 μm, wodurch eine gleichmäßige und stabile Pulverversorgung gewährleistet wird.
• Fernbedienungsunterstützung: Unterstützt die Fernbedienung über Roboter, CNC oder PC.
• Anti-Funktionen: Ausgestattet mit Funktionen zum Erhitzen und Rühren des Pulvers, um ein Zusammenbacken des Pulvers zu verhindern.
• Gesamtabmessungen/Gewicht: 533 × 480 × 1617 mm/70 kg

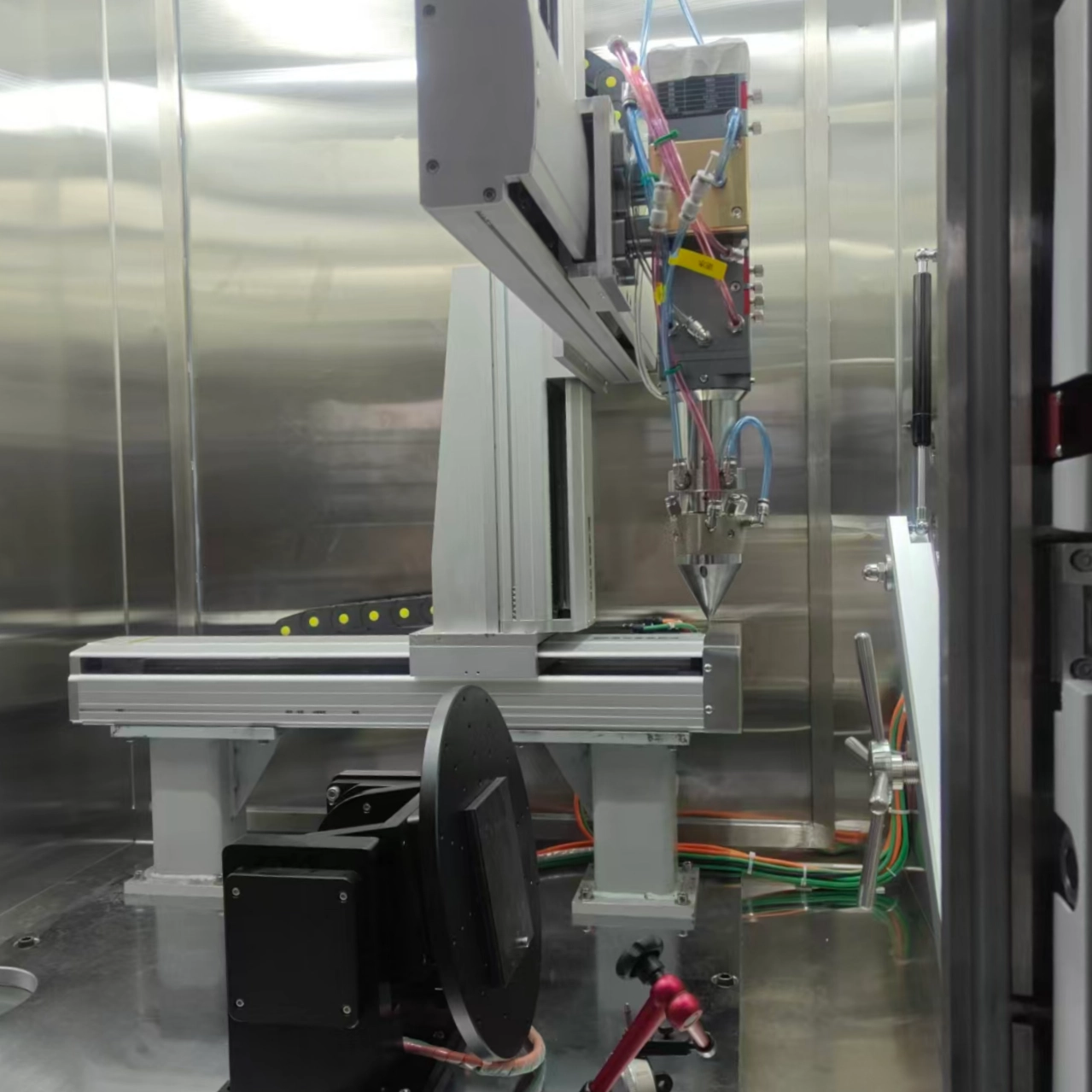

• Effektiver Hub: Verfügt über einen effektiven Hub von 400 x 400 x 400 mm und deckt damit den Bearbeitungsbedarf von kleinen und mittelgroßen Metallteilen ab.
• Positionierungsgenauigkeit: Bietet eine Positionierungsgenauigkeit von 0,1 mm.
• Wiederholpositionierungsgenauigkeit: Bietet eine Wiederholpositionierungsgenauigkeit von ±0,05 mm und ermöglicht so eine stabile Steuerung der Bewegungsabweichung, um präzise Trajektorien der Verkleidung sicherzustellen.
• Maximale Verarbeitungsgeschwindigkeit: Hat eine maximale Verarbeitungsgeschwindigkeit von 2000 mm/min, was Effizienz und Präzision in Einklang bringt.
• End{0}}Last: Bietet eine End-Last von 35 kg, anpassbar an verschiedene Werkzeuge und Werkstücke.
• Bewegungsstrategie: Wendet eine inkrementelle Bewegungsstrategie an, um eine gleichmäßige Abdeckung des gesamten Arbeitsbereichs zu erreichen.

• Material: Hergestellt aus Edelstahl 304.
• Struktur: Verfügt über ein zylindrisches Design, bestehend aus zwei Kammern.
• Große Kammerabmessungen: Maße ∅360 mm × 600 mm.
• Kleine Kammerabmessungen: Maße ∅150 mm × 300 mm.
• Vakuumleistung: Erreicht einen Vakuumgrad von weniger als oder gleich -0,1 MPa.
• Vakuumüberwachung: Ausgestattet mit einem deutschen Wika-Vakuummanometer zur Echtzeitüberwachung.
• Betriebsvorteile: Erleichtert einen effizienten Werkstücktransfer und sorgt gleichzeitig für eine stabile Vakuumleistung.

• Desoxidationsmaterial: Verwendet das deutsche BASF-Desoxidationsmaterial mit einer Sauerstoffabsorptionskapazität von 63 l.
• Wasserabsorptionsmaterial: Verwendet das UOP-Wasserabsorptionsmaterial der USA mit einer Wasserabsorptionskapazität von 2,2 kg.
• Ventilkonfiguration: Gepaart mit den deutschen Baode-Ventilen zur präzisen Steuerung der Atmosphärenreinheit.
• Frequenzregelung des Umwälzventilators: Verfügt über eine Frequenzumwandlungsregelung von 0–100 m³/h.
• Struktur des Umwälzventilators: Verfügt über eine druckgeprüfte -Edelstahlstruktur.
• Filtertyp: Ausgestattet mit einem 0,3 μm HEPA-Hochleistungsfilter.
• Filterfunktion: Der HEPA-Filter dient zum Auffangen von Mikro-Verunreinigungen.

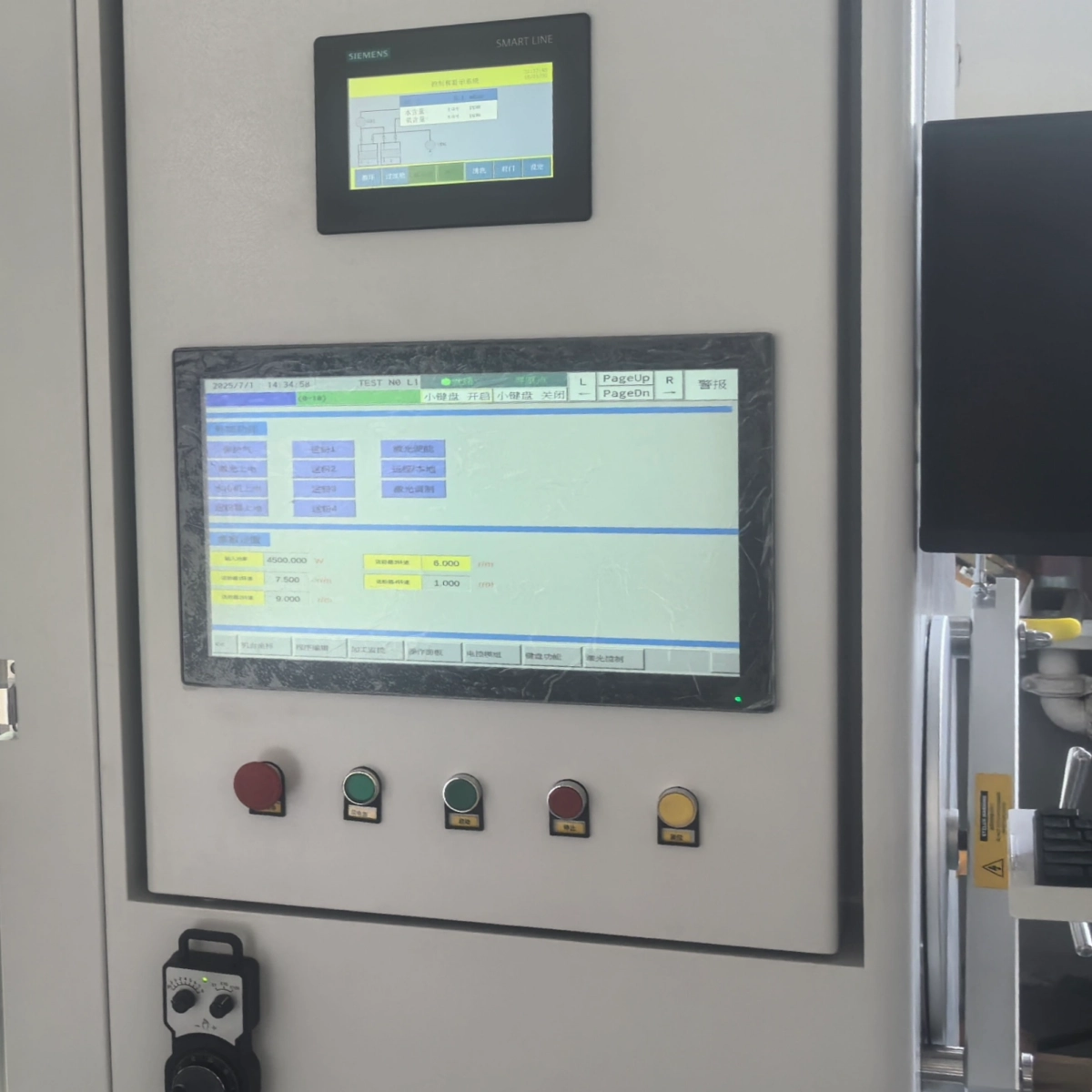

• Kernhardwarekonfiguration: Besteht aus einer Siemens-SPS + Touchscreen.
• Sprachunterstützung: Unterstützt die zweisprachige Umschaltung von Chinesisch-Englisch auf Benutzerfreundlichkeit.
• Fähigkeit zur Achsenbewegungssteuerung: Kann eine Achsenbewegungssteuerung realisieren, einschließlich Positionierung und Geschwindigkeitsanpassung.
• Vollständige-Überwachung des Prozessstatus: Ermöglicht eine vollständige-Überwachung des Prozessstatus, die wichtige Parameter wie Gasspülung, Sauerstoffgehalt und Temperatur abdeckt.
• Steuerung der Laserauftragsparameter: Ermöglicht eine präzise Steuerung der Laserauftragsparameter, einschließlich Laserleistung und Pulverzufuhrmenge.
• Automatische Druckentlastung: Entlastet automatisch den Druck, wenn der Systemdruck 12 mbar überschreitet, um die Sicherheit zu gewährleisten.

• Der Avcray AF-360Z Sauerstoffanalysator mit einem Messbereich von 0–1000 ppm und einer Genauigkeit von ±1 % ppm. Seine Zirkonoxidsonde widersteht direkter Lufteinwirkung und ermöglicht so eine Echtzeitüberwachung des Sauerstoffgehalts in der Kammer. Zur Datenanzeige ist er mit dem SPS-Touchscreen verbunden.
• Der Avcray AF-360P Wasseranalysator mit einem Bereich von 0–500 ppm und einer Genauigkeit von ±1 % ppm zeichnet sich durch Korrosionsbeständigkeit und reinigbare Wiederverwendung aus. Es ist außerdem mit dem SPS-Touchscreen verbunden und unterstützt die automatische Einstellung der Gaszirkulation.
• Zusammen gewährleisten sie eine präzise Kontrolle von Umgebungen mit niedrigem{0}Sauerstoffgehalt und niedriger-Luftfeuchtigkeit, die für die DED-Qualität entscheidend sind.

Die Exportverpackung von Laserbeschichtungsgeräten entspricht strikt den internationalen Quarantäne- und Transportstandards. Es übernimmt vollständig Verpackungsvorlagen, die nicht aus Holz bestehen (wobei Materialien bevorzugt werden, die den ISPM 15 International Phytosanitary Standards for Wood Packaging Materials entsprechen, z. B. hochdichtes Sperrholz und Verbundfaserplatten), um die grenzüberschreitenden Quarantänerisiken zu eliminieren, die durch Massivholzmaterialien verursacht werden können. Die Auswahl der Schablonen muss den Belastungsanforderungen der Ausrüstung entsprechen (jede Schablone hat eine statische Belastungsfestigkeit von mindestens 1500 N/m²), und die Verbindungen sind mit verzinkten Stahlbändern verstärkt, um ein Lockern der Struktur während des Transports zu verhindern.

Beim Verpacken wird zwischen der Ausrüstung und der Schablone eine EPE-Schaumpolsterschicht (mit einer Dicke von mindestens 50 mm) verlegt. Wichtige Komponenten (wie Laserkopf und Steuerschrank) werden zusätzlich mit wasserdichten PE-Beuteln abgedeckt. Die Außenwand des Kartons ist deutlich mit Etiketten gemäß den Exportanforderungen versehen (einschließlich Gerätemodell, Bruttogewicht, Schwerpunkt und Warnschildern wie „Vorsichtig handhaben“ und „Trocken halten“), um die vollständige Einhaltung der Inspektionsstandards für Importverpackungen des Ziellandes sicherzustellen.

Der gesamte Verpackungsprozess der Ausrüstung wird in einer geschlossenen Innenwerkstatt durchgeführt, um die Auswirkungen von Regen, Schnee und Staub während des Betriebs im Freien zu vermeiden. Um ein reibungsloses Be- und Entladen der Ausrüstung zu gewährleisten, werden geschlossene LKWs ausgewählt, die mit hydraulischen Hebebühnen ausgestattet sind. Wenn aufgrund von Transportradiusbeschränkungen nicht-nicht geschlossene LKW-Aufbauten (z. B. Rungenwagen) verwendet werden müssen, muss die Ausrüstung nach dem Verladen auf den LKW mit einer doppellagigen, regendichten Plane abgedeckt werden (die äußere Schicht ist ein PVC--beschichtetes, regensicheres Tuch und die innere Schicht ist eine atmungsaktive, feuchtigkeitsbeständige Folie). Die Kanten der Plane sind mit Nylonseilen fest fixiert und die vier Ecken hängen bis zum Boden der LKW-Karosserie, um das Eindringen von Regenwasser zu verhindern.

Nachdem die Ausrüstung in den Container geladen wurde, wird der Plan der „Drei-{0}}Punktbefestigung“ sofort umgesetzt-Befestigung der Schablone am Containerboden über Dehnbolzen an der Unterseite; Verwenden Sie verzinkte Stahldrähte (mit einem Durchmesser von mindestens 8 mm), um sie diagonal zu ziehen und an den Haken an den Seitenwänden des Containers auf beiden Seiten zu befestigen. und mit einstellbaren Druckstangen, um sich oben gegen die obere Platte des Behälters zu stützen (das Kontaktende der Druckstange mit der Ausrüstung ist mit einem Gummipolster umwickelt, um ein Verkratzen der Ausrüstungsoberfläche zu vermeiden). Nach der Befestigung ist ein Schwankungstest erforderlich (manueller horizontaler Schub, wobei die Geräteverschiebung 5 mm nicht überschreiten darf), um sicherzustellen, dass bei holprigen See- oder Landtransporten kein Verschiebungsrisiko besteht.

Für die Nachverfolgung des Logistikprozesses wird spezielles Personal eingesetzt. Vom Werksversand über die Hafenzollanmeldung, den Seetransport bis zur Zollabfertigung des Ziellandes wird der Transportstatus (einschließlich Temperatur, Luftfeuchtigkeit und Standortinformationen) an jedem Link erfasst. Vor--Fotos werden an wichtigen Knotenpunkten (z. B. beim Beladen des Containers auf das Schiff und beim Entladen im Hafen) aufgenommen und aufbewahrt, um eine vollständige Rückverfolgbarkeit zu gewährleisten und das Risiko von Transportschäden zu minimieren
