Einführung in die erweiterte Pumpenkavitätsrestaurierung
Bei industriellen Wartungs- und Reparaturarbeiten stellt die Verschlechterung der gegossenen Pumpenhohlräume erhebliche Herausforderungen für die Langlebigkeit der Ausrüstung und die Betriebseffizienz dar. Die Laserbeschichtungstechnologie hat sich als führende oberflächentechnische Lösung für die Wiederherstellung dieser kritischen Komponenten herausgestellt. Dieses fortschrittliche laseradditive Fertigungsverfahren bietet eine überlegene Alternative zu herkömmlichen Reparaturmethoden und ermöglicht die präzise Rekonstruktion abgenutzter oder beschädigter Pumpeninnenräume. Durch den Einsatz von Hochleistungslasersystemen und speziellen Metallpulvern können Techniker metallurgisch gebundene Beschichtungen erzielen, die die ursprünglichen Abmessungen wiederherstellen und gleichzeitig die Oberflächeneigenschaften verbessern. In diesem umfassenden Leitfaden wird der komplette Arbeitsablauf zur Reparatur von Laserbeschichtungen für gegossene Pumpenhohlräume untersucht. Dabei werden wesentliche Vorbereitungsschritte, Materialauswahlkriterien, Leistungsmerkmale und reale industrielle Anwendungen in verschiedenen Sektoren behandelt.
Vor-Vorbereitung für optimale Laserauftragsergebnisse
Eine erfolgreiche Laserbeschichtungsreparatur beginnt mit der sorgfältigen Oberflächenvorbereitung des gegossenen Pumpenhohlraums. Der erste Schritt umfasst eine gründliche Reinigung mit industriellen Entfettungsmitteln und Schleiftechniken, um alle Verunreinigungen, einschließlich Öle, Fette, Rost und vorhandene Beschichtungen, zu entfernen. Dadurch wird eine gute Haftung zwischen Untergrund und Verkleidungsmaterial gewährleistet. Nach der Reinigung ist ein präzises Vorwärmen von entscheidender Bedeutung, um thermische Spannungen zu minimieren und Risse während des Abscheidungsprozesses zu verhindern. Industrielle Vorwärmsysteme erhöhen die Bauteiltemperatur schrittweise auf etwa 200 Grad und schaffen so optimale Bedingungen für die Laser-Material-Interaktion. Die Vorbereitungsphase endet mit einer zerstörungsfreien Prüfung, um eventuelle Defekte unter der Oberfläche zu identifizieren, die die Reparaturqualität beeinträchtigen könnten. Dieses umfassende Vorbereitungsprotokoll bildet die Grundlage für eine erfolgreiche Laserbeschichtungsanwendung und stellt sicher, dass der Pumpenhohlraum alle geometrischen und metallurgischen Anforderungen für den erneuten Einsatz erfüllt.

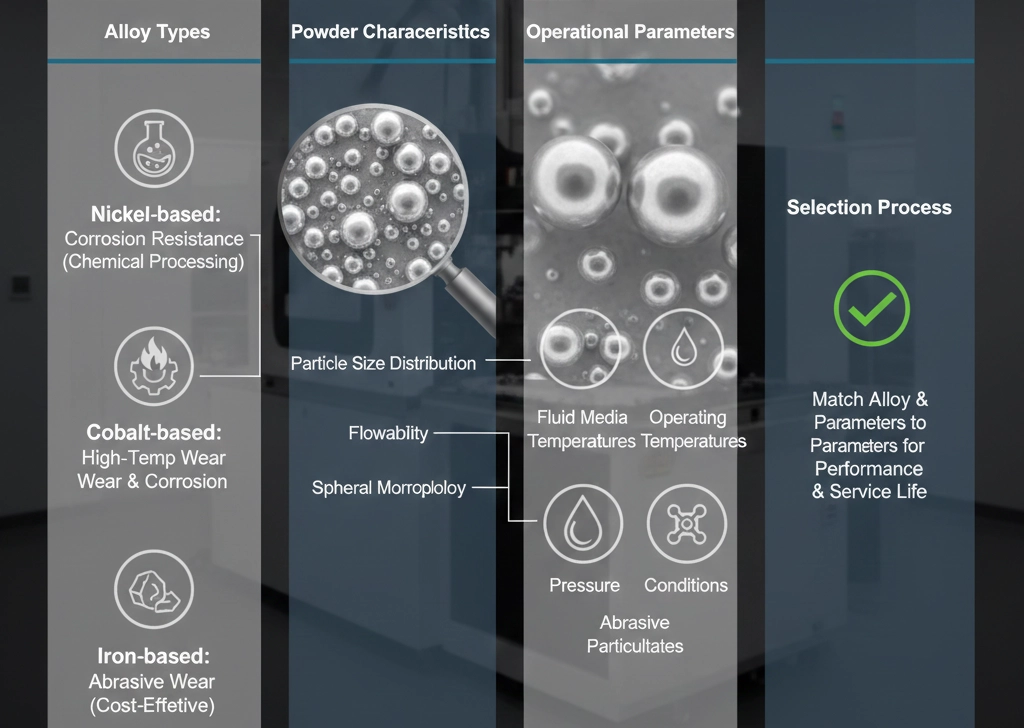

Materialauswahlstrategie für Pumphohlraumanwendungen
Die Auswahl geeigneter Verkleidungsmaterialien ist ein entscheidender Entscheidungspunkt bei Sanierungsprojekten für Pumpenhohlräume. Nickel-basierte Legierungen dominieren Anwendungen, die eine außergewöhnliche Korrosionsbeständigkeit in chemischen Verarbeitungsumgebungen erfordern, während kobalt-basierte Legierungen in Hochtemperaturszenarien mit kombinierten Verschleiß- und Korrosionsherausforderungen hervorragend sind. Legierungen auf Eisen--Basis bieten kostengünstige-Lösungen für abrasive Verschleißbedingungen ohne nennenswerte chemische Belastung. Über die Grundzusammensetzung hinaus haben Pulvereigenschaften wie Partikelgrößenverteilung, Fließfähigkeit und sphärische Morphologie einen erheblichen Einfluss auf die Abscheidungseffizienz und die endgültige Beschichtungsqualität. Bei der Auswahl müssen die spezifischen Betriebsparameter der Pumpe berücksichtigt werden: Fördermedien, Betriebstemperaturen, Druckbedingungen und etwaiger Gehalt an abrasiven Partikeln. Dieser systematische Ansatz bei der Materialauswahl stellt sicher, dass die laserbeschichtete Beschichtung während der gesamten Lebensdauer der Pumpe optimale Leistung liefert.
Geräte und Prozessparameter für das Laserauftragschweißen
Moderne Laserauftragssysteme für die Reparatur von Pumpenhohlräumen integrieren mehrere fortschrittliche Komponenten, um präzise, wiederholbare Ergebnisse zu gewährleisten. Hochleistungs-Faserlaser mit typischerweise 2-6 kW liefern die Energiequelle, während Präzisions-Pulverzuführsysteme für einen gleichmäßigen Materialfluss zum Abscheidungskopf sorgen. Robotermanipulationssysteme ermöglichen die Abdeckung komplexer interner Geometrien und umfassen häufig Bildverarbeitungssysteme für die Prozessüberwachung in Echtzeit. Kritische Laserauftragsparameter wie Laserleistung (typischerweise 1,5–3,5 kW), Verfahrgeschwindigkeit (5–20 mm/s), Pulverzufuhrrate (15–40 g/min) und Überlappungsverhältnis (30–50 %) müssen für jede spezifische Pumpenhohlraumgeometrie und Materialkombination optimiert werden. Fortschrittliche Systeme umfassen eine Regelung mit geschlossenem Regelkreis mithilfe von Pyrometern und Kameras, um während des gesamten Abscheidungsprozesses konsistente Schmelzbadeigenschaften aufrechtzuerhalten. Dieser integrierte Geräteansatz ermöglicht die Wiederherstellung der ursprünglichen Spezifikationen von Pumpenhohlräumen mit verbesserten Oberflächeneigenschaften.
Leistungsmerkmale und Qualitätsvalidierung
Laserplattierte Beschichtungen auf Pumpenhohlräumen weisen im Vergleich zu den ursprünglichen Gussoberflächen bessere mechanische und metallurgische Eigenschaften auf. Die schnelle Erstarrungscharakteristik erzeugt feine, homogene Mikrostrukturen mit Härtewerten typischerweise im Bereich von 45-65 HRC, was die Abriebfestigkeit deutlich erhöht. Die metallurgische Bindungsfestigkeit übersteigt 350 MPa, wodurch das Risiko einer Delaminierung bei Betriebsbelastungen ausgeschlossen ist. Die Qualitätsvalidierung nach der Umhüllung umfasst eine Dimensionsüberprüfung mittels Laserscanning, gefolgt von einer zerstörungsfreien Prüfung einschließlich Farbeindringprüfung und Ultraschallprüfung zur Bestätigung der Beschichtungsintegrität. Durch die abschließende Oberflächenbearbeitung durch Schleifen oder Honen wird die erforderliche Oberflächenrauheit (typischerweise Ra 0,4–1,6 μm) für eine optimale hydraulische Effizienz erreicht. Die abgeschlossene Restaurierung weist Leistungsmerkmale auf, die häufig die Spezifikationen der Erstausrüstung übertreffen, und sorgt für eine längere Lebensdauer unter anspruchsvollen Betriebsbedingungen in verschiedenen industriellen Anwendungen.
Komponenten von Lasergeräten
Faserlasermaschine
Laserauftragkopf
Pulverzuführung
Laserhärtekopf
Industrielle Anwendungen und Implementierungsvorteile
Die Laserbeschichtungsreparaturtechnologie findet umfangreiche Anwendung in zahlreichen Branchen, die sich mit der Verschlechterung des Pumpenhohlraums befassen. Bei Öl- und Gasbetrieben wird die Lebensdauer von Kreiselpumpengehäusen, die abrasive Flüssigkeiten fördern, durch Laserauftragschweißen mit Wolframcarbid-Verbundwerkstoffen um 300 bis 500 % verlängert. In chemischen Verarbeitungsanlagen werden Beschichtungen aus einer Legierung auf Nickelbasis-verwendet, um die korrosive Beeinträchtigung von Säureförderpumpen zu verhindern. Marineanwendungen profitieren von Legierungsablagerungen auf Kobaltbasis-auf Komponenten von Meerwasserpumpen, die Erosions-Korrosionsbedingungen ausgesetzt sind. Die Technologie erweist sich insbesondere bei kostenintensiven Pumpenbaugruppen als wertvoll, da der Austausch mit erheblichen Kosten und längeren Ausfallzeiten verbunden wäre. Über Reparaturanwendungen hinaus ermöglicht das Laserauftragschweißen die Verbesserung von Bauteilen durch den Einsatz hochwertiger Legierungen, die in ursprünglichen Gussprozessen nicht möglich sind. Diese vielseitige Technologie bietet erhebliche wirtschaftliche Vorteile durch reduzierte Wartungskosten, verlängerte Komponentenlebenszyklen und minimierte Produktionsunterbrechungen in allen Industriesektoren.
FAQ
F: Was ist eine Laserbeschichtungsreparatur für Pumpenhohlräume?
A:Bei der Reparatur von Laserbeschichtungen handelt es sich um ein fortschrittliches Herstellungsverfahren, bei dem mithilfe von Laserenergie hochwertige Metallpulver auf beschädigte Pumpeninnenflächen aufgeschmolzen werden, wodurch die Abmessungen wiederhergestellt werden und gleichzeitig die Verschleiß- und Korrosionsbeständigkeit über die ursprünglichen Spezifikationen hinaus verbessert wird.
F: Wie verbessert Laserauftragschweißen die Pumpenleistung?
A:Das Verfahren erzeugt metallurgisch gebundene Beschichtungen mit überragender Härte und chemischer Beständigkeit, wodurch die Lebensdauer bei abrasiven oder korrosiven Anwendungen erheblich verlängert wird und gleichzeitig eine optimale hydraulische Effizienz durch präzise Dimensionswiederherstellung erhalten bleibt.
F: Welche Materialien werden beim Pump-Cavity-Laserauftragen verwendet?
A:Zu den gängigen Materialien gehören Legierungen auf Nickelbasis für Korrosionsbeständigkeit, Legierungen auf Kobaltbasis für Hochtemperatur-Verschleißanwendungen und Legierungen auf Eisenbasis für kostengünstigen Abriebschutz, wobei die Auswahl auf spezifischen Betriebsanforderungen und flüssigen Medien basiert.
